Messanleitungen für Plissees
Übersicht
Glasfalzmontage
Mit Abspannschuh, Klebeleiste oder Klebeplatte
Gemessen wird immer von Glasleiste zu Glasleiste inkl. der Gummidichtungen!
Die Breite wird wegen evtl. Fenstertoleranzen immer an mehreren Punkten gemessen.
Breite B (niedrigster gemessener Wert) minus 4 mm = Bestellmaß
Höhe H = Bestellmaß
Achtung! Mindest-Glasleistentiefe 18 mm (bei Klebeleiste besteht keine Mindesttiefe)
Bei Modellen F4 und FE: Mindest-Glasleistentiefe 25 mm
So messen Sie richtig im Glasfalz zwischen den Glasleisten
Messen Sie am Glas von Rahmen zu Rahmen inkl. der Gummidichtungen, egal ob schräger oder gerader Glasfalz!
Messen Sie die Breite wegen evtl. Fenstertoleranzen immer an mehreren Punkten.
Von der niedrigsten gemessenen Breite ziehen Sie bitte noch 4 mm ab.
Klemmträger- und Fensterflügel
Montage am Fensterflügel mit Klemmträgern oder Winkelträgern
Montage mit Klemmträgern Slim
Bestellbreite = Gemessen wird von Glasleiste zu Glasleiste inkl. der Gummidichtungen!
(niedrigster gemessener Wert) minus 4 mm = Bestellmaß
Bestellhöhe = Höhe Fensterflügel
Achtung:
Achten Sie insb. bei Holzfenstern darauf, dass die Träger am Fensterflügel montiert werden können (umlaufende Dichtung).
Mindestfalztiefe/max.Stärke des Fensterflügels
Das Distanzstück ermöglicht auch bei geringer Falztiefe eine Montage des Klemmträgers Slim. Informationen zur Mindestfalztiefe und max. Stärke des Fensterflügels entnehmen Sie bitte der Tabelle.
Distanzstücke müssen separat angefragt werden und sind nicht im Lieferumfang enthalten.
Wandmontage
Z.B. vor der Fensternische
Breite B = Bestellmaß inkl. gewünschtem Überstand
Höhe H = Bestellmaß
Achtung!
Bitte achten Sie bei der Höhe auf vorstehende Hindernisse (z. B. Fensterbänke, Heizkörper) und dass sich das Fenster nach der Montage noch öffnen (kippen) lässt (Pakethöhen!).
Deckenmontage
Z.B. in der Fensternische
Breite B minus 5 mm = Bestellmaß
Höhe H = lichtes Maß der Fensternische
Achtung:
Die Breite wird wegen evtl. Toleranzen immer an mehreren Punkten gemessen.Bitte achten Sie darauf, dass sich das Fenster nach der Montage noch öffnen (kippen) lässt (Pakethöhen).
Glasdach, Wintergarten
Glasdachmontage
Achtung:
Die Breite wird wegen evtl. Toleranzen immer an mehreren Punkten gemessen.
Breite B minus 4 mm = Bestellmaß
Höhe H = Bestellmaß
Ungenormte Dachfenster
Für individuelle Abmessungen
Breite wegen Fenstertoleranzen an mehreren Punkten messen und den geringsten Wert übernehmen!
Gerader Glasfalz:
Breite B = Bestellmaß (ohne Abzug)
Höhe H = Bestellmaß (ohne Abzug)
Schräger Glasfalz:
Breite B = Bestellmaß (ohne Abzug)
Höhe H = Bestellmaß (ohne Abzug)
Breite B2 = Bestellmaß (ohne Abzug)
Höhe H2 = Bestellmaß (ohne Abzug)
Sonderformen im Glasfalz
Modell VS 4 Slope und F Slope 2
Gemessen wird immer am Glas von Glasleiste zu Glasleiste inkl. der Gummidichtungen! Messen Sie die Breite wegen evtl. Fenstertoleranzen stets an mehreren Punkten (die Bestellmaße sind die Außenmaße des Plissees, wir nehmen keine Abzüge vor).
Breite B (niedrigster gemessener Wert) minus 4 mm = Bestellmaß
Höhe H (lichtes Maß ohne Abzug) = Bestellmaß
Achtung!
Mindest-Glasleistentiefe 18 mm
Info:
Die Höhe rechts kann auch die kleinere Höhe sein.
Modell VS 5
Gemessen wird immer am Glas von Glasleiste zu Glasleiste inkl. der Gummidichtungen! Messen Sie die Breite wegen evtl. Fenstertoleranzen stets an mehreren Punkten (die Bestellmaße sind die Außenmaße des Plissees, wir nehmen keine Abzüge vor).
Breite unten (niedrigster gemessener Wert) minus 4 mm = Bestellmaß
Breite oben(niedrigster gemessener Wert) minus 4 mm = Bestellmaß
Höhe H (lichtes Maß ohne Abzug) = Bestellmaß
Achtung!
Mindest-Glasleistentiefe 18 mm
Info:
Die Höhe rechts kann auch die kleinere Höhe sein.
Modell VS 9 SD
Gemessen wird immer am Glas von Glasleiste zu Glasleiste inkl. der Gummidichtungen! In der Produktion passen wir das Maß für Sie etwas an, damit das Plissee mit etwas Abstand in den Glasfalz passt.
Breite B (lichtes Maß ohne Abzug) = Bestellmaß
Höhe H (lichtes Maß ohne Abzug) = Bestellmaß
Achtung!
Mindest Glasleistentiefe 18 mm
Modell VS 10 D und FD Slope 3
Gemessen wird immer am Glas von Glasleiste zu Glasleiste inkl. der Gummidichtungen (die Bestellmaße sind die Außenmaße des Plissees, wir nehmen keine Abzüge vor).
Breite B minus 4 mm = Bestellmaß
Höhe H (lichtes Maß ohne Abzug) = Bestellmaß
Achtung!
Mindest-Glasleistentiefe 18 mm
Sonderformen am Fensterflügel
Modell VS 4 Slope und F Slope 2
Messen Sie die Breite mit dem gewünschten Überstand über die Glasfläche. Die jeweilige Höhe entspricht der Höhe des Fensterflügels an der jeweiligen Position.
Breite B = Bestellmaß
Höhe H = Bestellmaß
Modell VS 5
Messen Sie die Breite mit dem gewünschten Überstand über die Glasfläche. Die jeweilige Höhe entspricht der Höhe des Fensterflügels an der jeweiligen Position.
Breite B = Bestellmaß
Höhe H = Bestellmaß
Modell VS 9 D
Messen Sie die Breite und die Höhe mit dem gewünschten Überstand über die Glasfläche.
Breite B = Bestellmaß
Höhe H = Bestellmaß

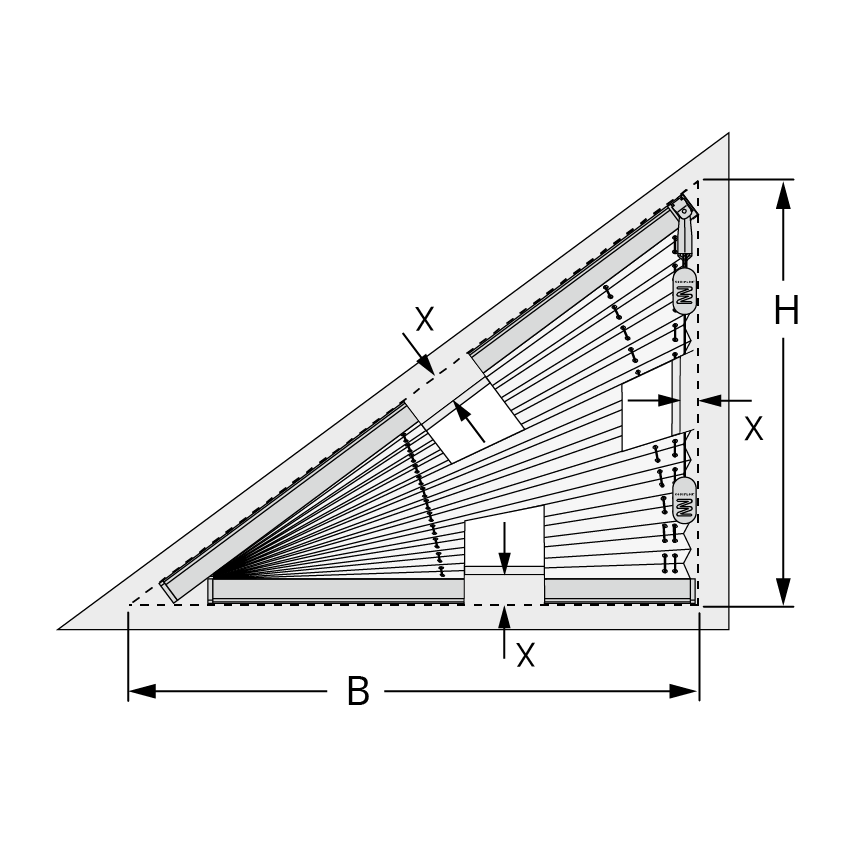

Modell VS 10 D und FD Slope 3
Messen Sie die Breite und die Höhe mit dem gewünschten Überstand über die Glasfläche.
Breite B = Bestellmaß
Höhe H = Bestellmaß
